共射放大器(口袋实验)

KK

东南大学
发布于: 2024-04-17 10:27:19

搭建和实测视频

实验目的

  1. 学会识别常用电路元件的方法

  2. 理解信号的直流成分和交流成分

  3. 掌握放大电路稳定静态工作点计算、测量方法

  4. 理解交流负反馈和非线性失真

  5. 理解静态工作点导致的饱和、截止状态

  6. 掌握电压放大倍数、输入输出电阻的计算及测量方法

  7. 理解放大器的带宽概念

原理说明

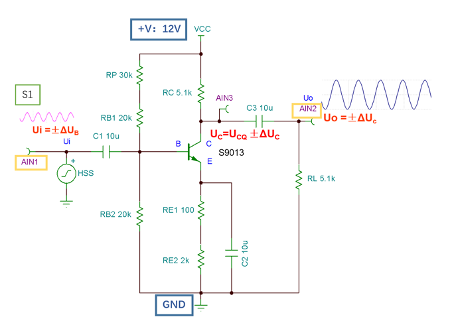

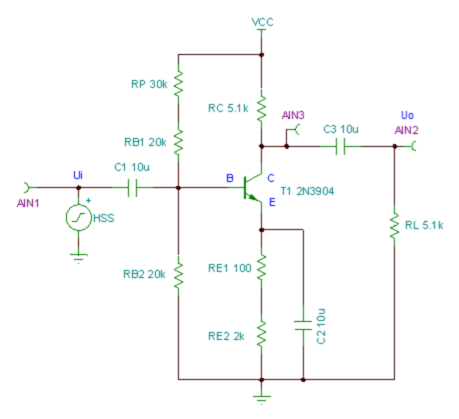

下面是能稳定静态工作点的共射极放大电路图



  1. 验证静态工作点

  2. 实测交流参数

  3. 观察和改善非线性失真

  4. 观察放大器的截止和饱和



实验材料

  • 硬木课堂 EPI-LITE304 一台

  • 模拟电路课程实验套件1套

  • 纯铜硬芯跳线(直径0.6)

  • 1个三极管S9013

  • 硬木课堂面包板

  • 3个10uF电容

  • 2个5.1K电阻

  • 2个20K电阻

  • 1个2K电阻

  • 1个100欧电阻

电路搭建

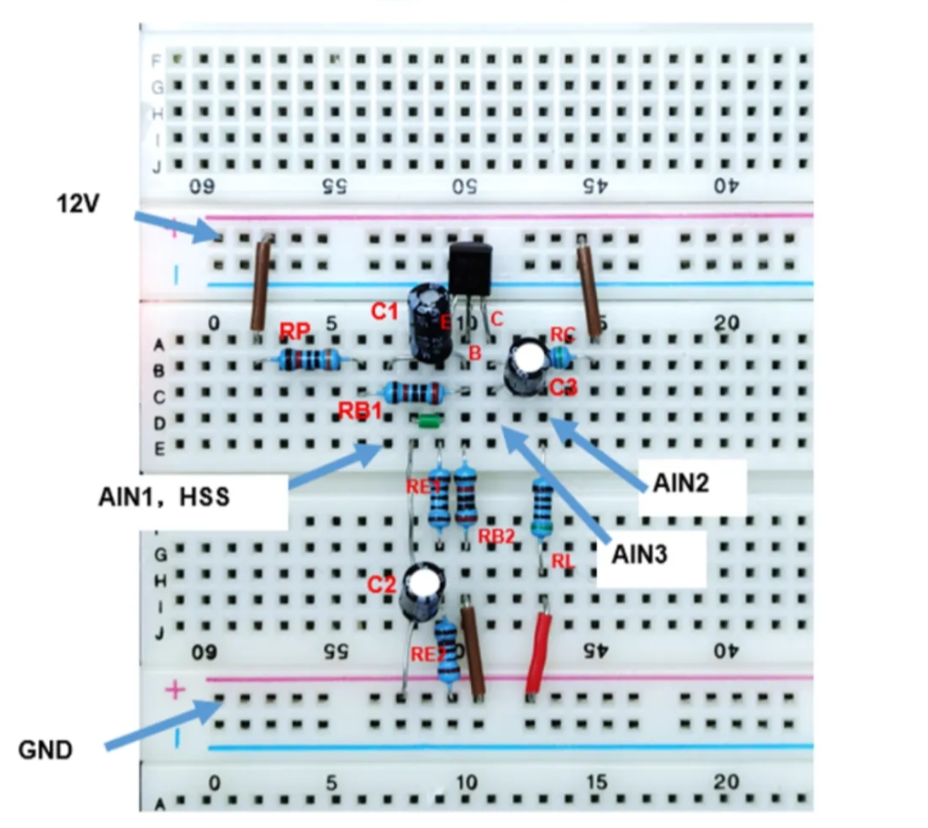

图 1-2 面包板搭建电路

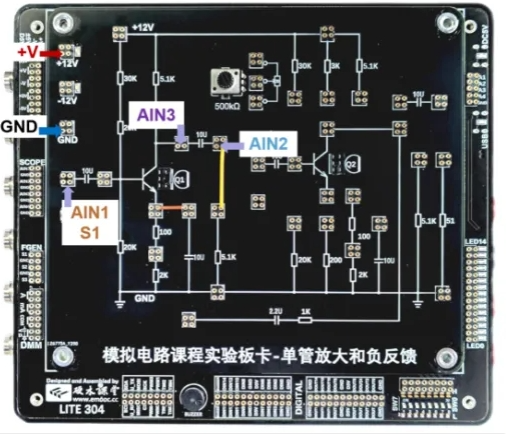

图 1-3 实验板搭建电路

在根据原理图搭建电路时,电路和硬木课堂口袋实验平台EPI-LITE304的连接如下:

  • 正VCC连接 EPI-LITE304 的+V处设置12V
  • GND连接 EPI-LITE304 的GND处
  • Ui连接 EPI-LITE304 的S1并同时使用AIN1观察输入电压
  • Uo连接 EPI-LITE304 的AIN2对静态工作点电压进行测量
  • Uc连接 EPI-LITE304 的AIN3观察输出电压

实验步骤

1. 仪器设置

电源设置:将总电源开启,并开启正电源,设置为+12V。

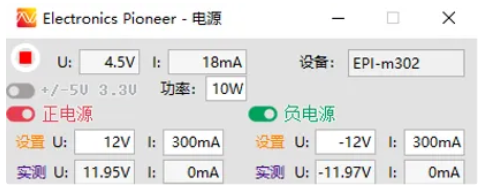

图 1-4 Electronics Pioneer 电源示意图

信号源设置:将信号源S1开启,按测试项目的要求输出波形

图 1-5 Electronics Pioneer 信号源示意图

2. 测试项目

2.1 电路静态工作点计算及测量

使用万用表实际测量该电路静态工作点UB、UC、UE,根据结果计算该输入回路等效动态电阻rbe(其中rbb’=300Ω)

测量各极对地电位

UB

UC

UE

实测值

IB、IC、IE利用欧姆定律计算

利用欧姆定律计算

IB

IC

IE

计算值(V)

根据实测数据判断三极管工作在(放大区、饱和区、截止区)?

判断依据是什么?并判断是否可以继续动态测试?

2.2 共射极放大电路动态参数的计算及测量

理论计算电路电压放大倍数Au(其中rbe取上边计算结果为准,β以测量值为准)

选取信号源电压Ui并测量Uo,计算Au=Uo/Ui(观察输入与输出的相位关系)。

Ui =

Uo

Au= Uo / Ui

在同一坐标系下,画出其中一组输入、输出波形示意图

10kHz, 10mVpp(峰峰值)

10kHz, 20mVpp(峰峰值)

判断输入与输出相位关系

(同相,反相)

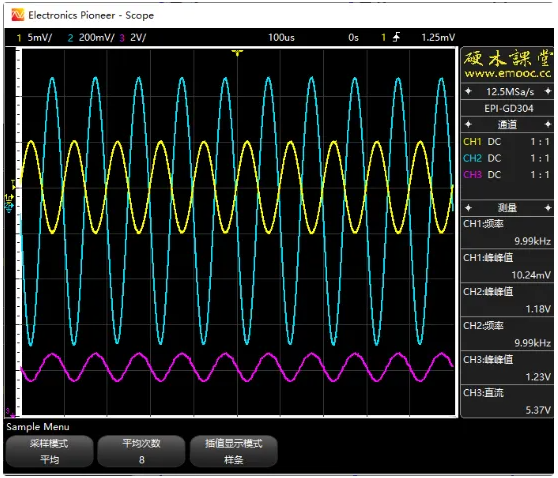

  1. 10kHz,10mVpp(峰峰值)

CH1:输入10mVpp的正弦波

CH2:最终输出

CH3:集电极输出

图 1-6

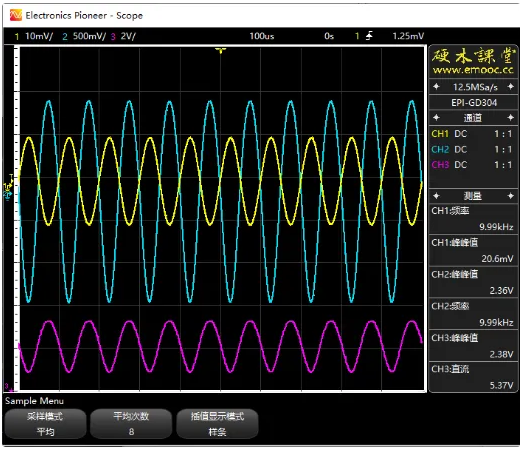

  1. 10kHz,20mVpp(峰峰值)

CH1:输入20mVpp的正弦波

CH2:最终输出

CH3:集电极输出

图 1-7

2.3 输入和输出电阻的测量

接入Rs ,测量电路的输出幅度UO2,和未接入Rs 时的输出幅度UO1代入公式Ri= Rs * UO2 /(UO1– UO2) ,得到Ri =

图 1-8

断开RL ,使输出开路,测量电路的输出幅度Uo ,和RL=5.1KΩ负载时的输出幅度Uol 带入

Ro=(Uo/Uol -1)RL,得到Ro = ?

图 1-9

2.4 带宽测量

根据上图:

  • 使用S1(若有HSS,则用HSS)和AIN1接入电路输入,AIN2接电路输出;
  • 关闭信号源和示波器,保持电源开启;

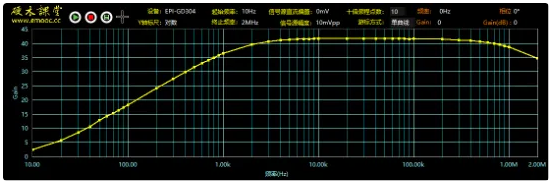

  • 打开BODE图仪,在Bode中设置频率起止为10Hz – 2MHz,信号源幅度为10mVpp,获取电路的幅频特性曲线

2.4 观察交流负反馈改善非线性失真

观察非线性失真,三角波比正弦波现象更明显

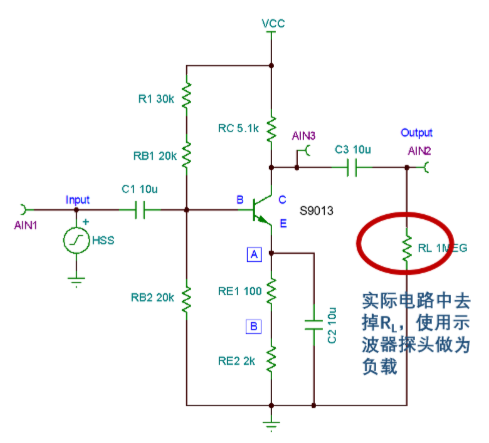

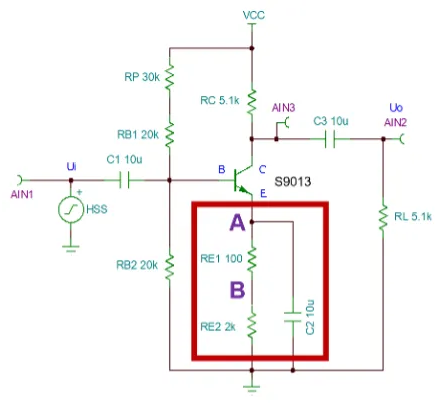

使用以下表格的三角波输入,改变发射极旁路电容C2的位置,记录C2接在A点和B点的波形

图 1-12

S1信号源设置

C2接在A

C2接在B

5kHz,20mVpp(峰峰值)三角波

5kHz,50mVpp(峰峰值)三角波

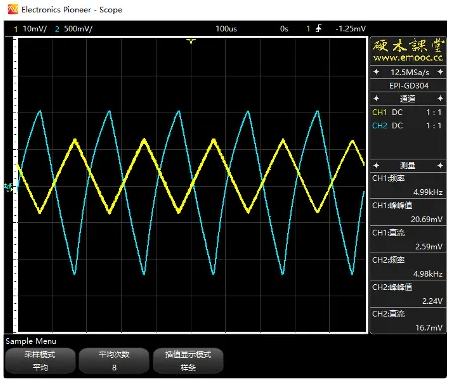

  1. 5kHz,20mVpp(峰峰值)三角波

CH1:C2接在A点,输入为5kHz,20mVpp(峰峰值)三角波

CH2:输出为10KHz,2.6Vpp的三角波,可以明显看到非线性失真明显

图 1-13

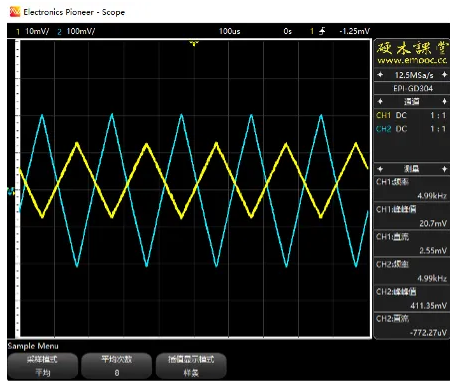

CH1:C2接在B点,输入为5kHz,20mVpp(峰峰值)三角波

CH2:输出为5kHz,400mVpp的三角波,牺牲放大倍数改善非线性失真

图 1-14

  1.   5kHz,50mVpp(峰峰值)三角波

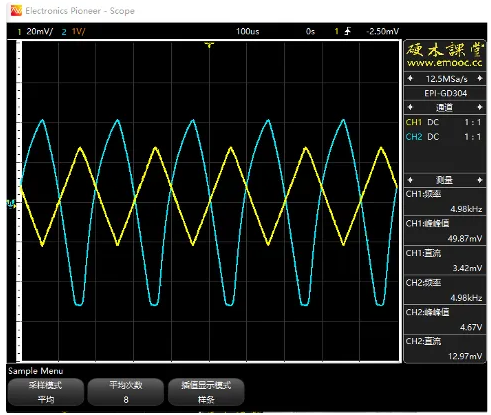

CH1:C2接在A点,输入为5kHz,50mVpp(峰峰值)三角波

CH2:输出为5kHz,4.7Vpp的三角波,可以明显看到非线性失真明显

图 1-15

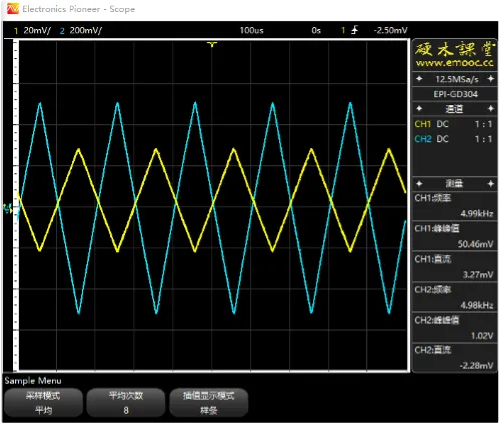

CH1:C2接在B点,输入为5kHz,50mVpp(峰峰值)三角波

CH2:输出为5kHz,1Vpp的三角波,牺牲放大倍数改善非线性失真

图 1-16

取掉C2,观察输出信号的改变:交流反馈电阻越大,失真越小,放大倍数越小

S1信号源设置

C2接在B

取掉C2

10kHz,200mVpp(峰峰值)三角波

10kHz,2000mVpp(峰峰值)三角波

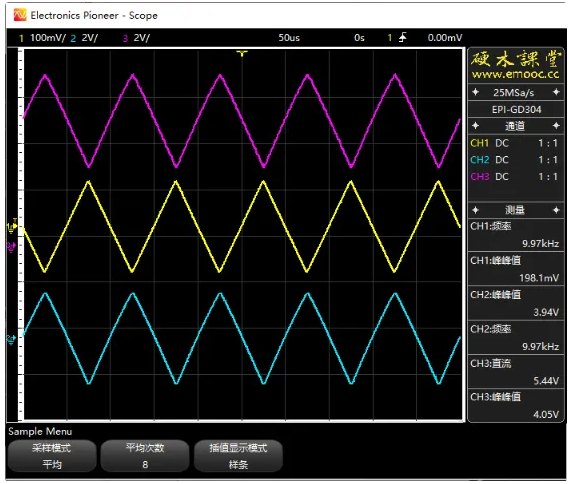

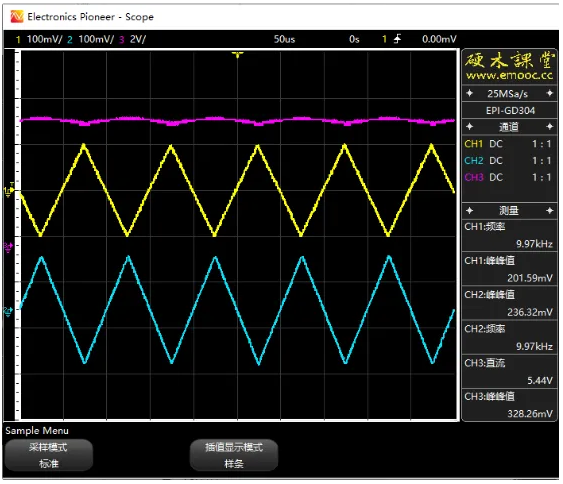

  1. 10kHz,200mVpp(峰峰值)三角波- C2接在B点
